Progetto ...... Analizzatore di antenna grafico ....... ATMEGA328P

Descrizione e informazioni utili :

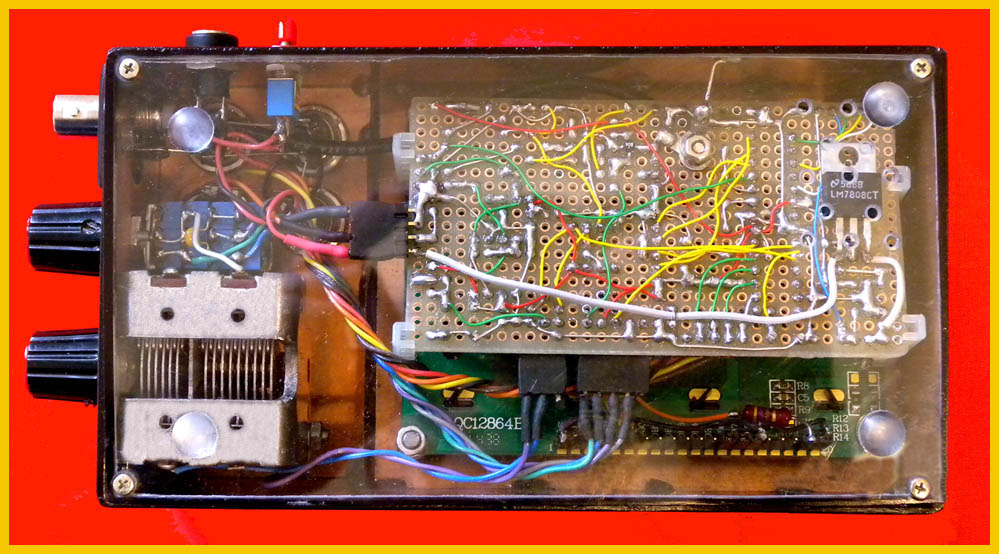

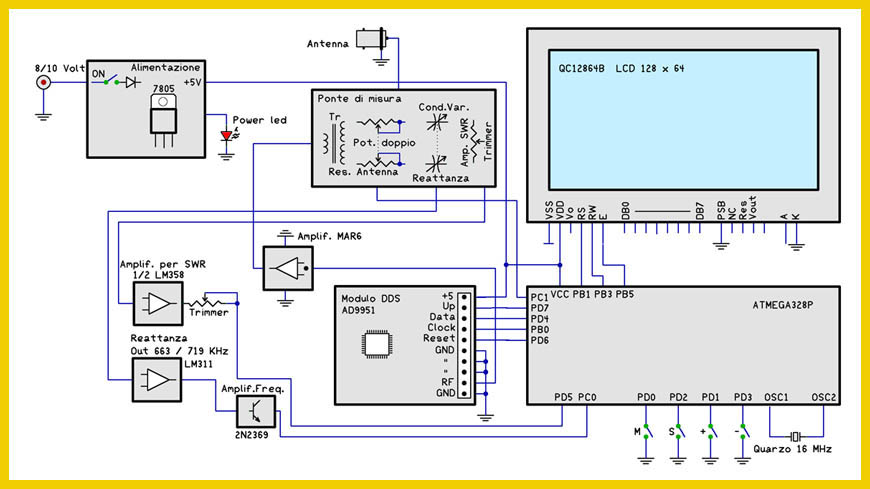

Questa versione utilizzando sempre la stessa impostazione generale della versione precedente , ne differisce per l'utilizzo dell' ATMEGA328P nonchè il DDS che in questo caso utilizza il modulo AD9951 . Mantiene le stesse caratteristiche della versione con il PIC , ma si è potuto inserire anche un generatore di frequenze che copre la gamma di frequenze da 1 MHz a 50 MHz con step di 1 Hz . I pulsanti hanno le seguenti funzioni : M = Mode ovvero serve per passare dalla funzione analizzatore d'antenna al generatore di segnale : S = Step attivo solo nella funzione generatore di segnale e serve a modificare lo step per l'incremento o decremento della frequenza : + nel modo analizzatore d'antenna passa alla banda di frequenza superiore , mentre nella funzione generatore di frequenza incrementa il valore selezionato impostato con lo step : - come sopra ma il valore viene decrementato. Come specificato anche in altre parti del sito , si tratta di realizzazioni sperimentali , quindi migliorabili e/o modificabili : non si assume alcuna responsabilità in merito . A disposizione per eventuali richieste di ulteriori delucidazioni nonchè fornire il software necessario .

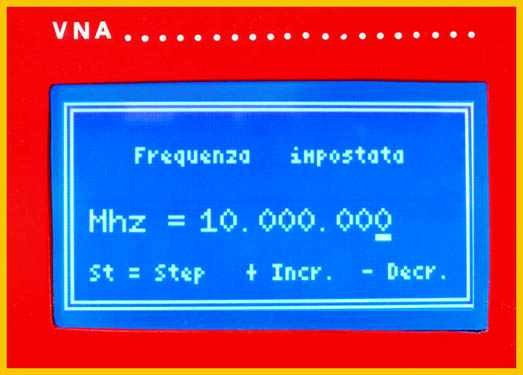

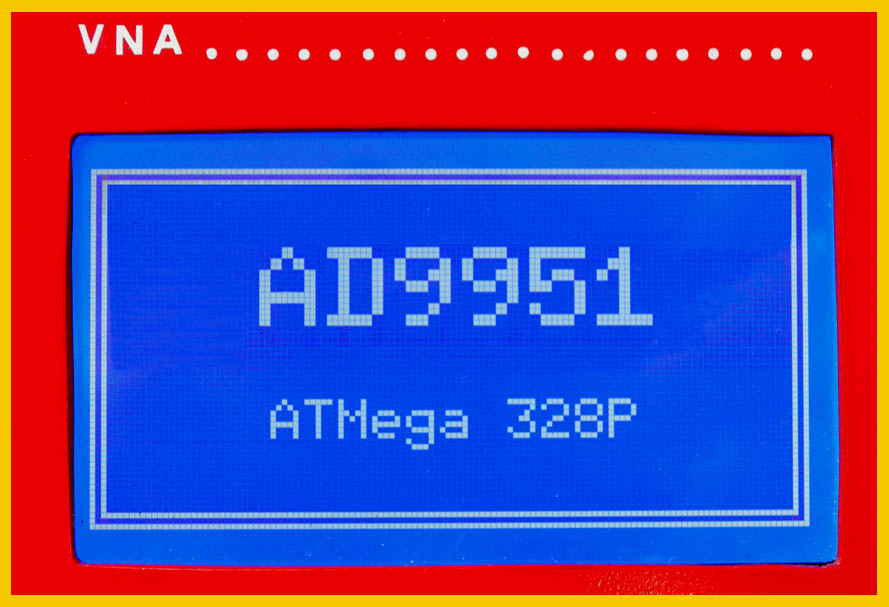

............Schermata di presentazione..............................Analizzatore d'antenna.....................................Generatore di frequenza

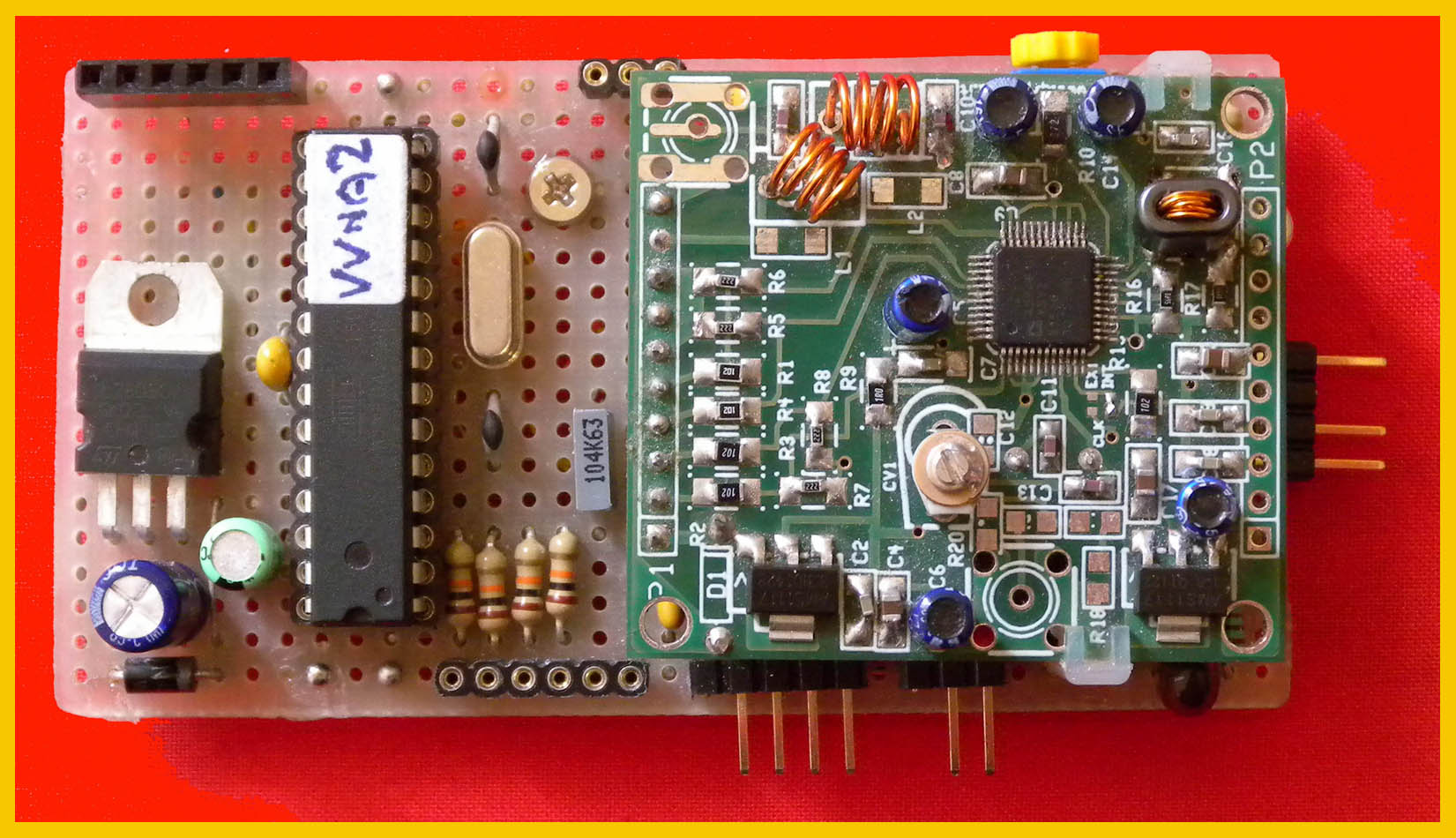

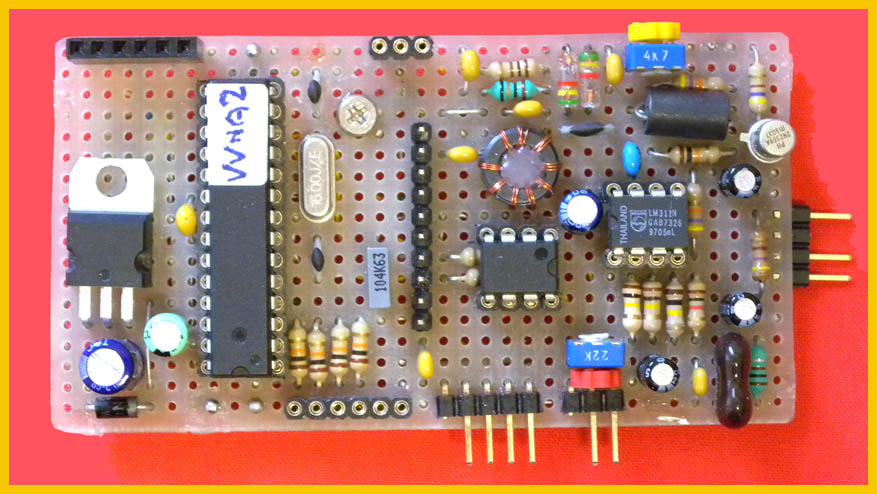

.....................................Circuito con il DDS inserito..................................................................................Circuito senza DDS

Biografie

documentazione ATMEGA328P Atmelp datasheet
documentazione modulo DDS AD 9951 Analog Device datasheet
