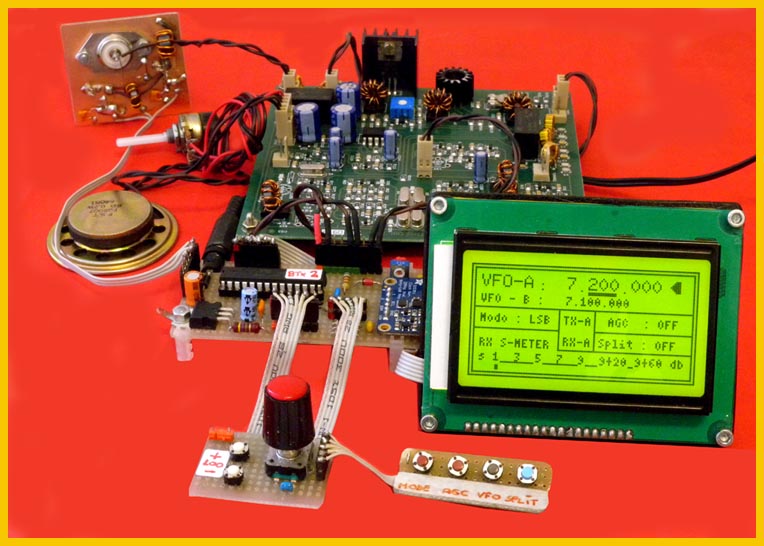

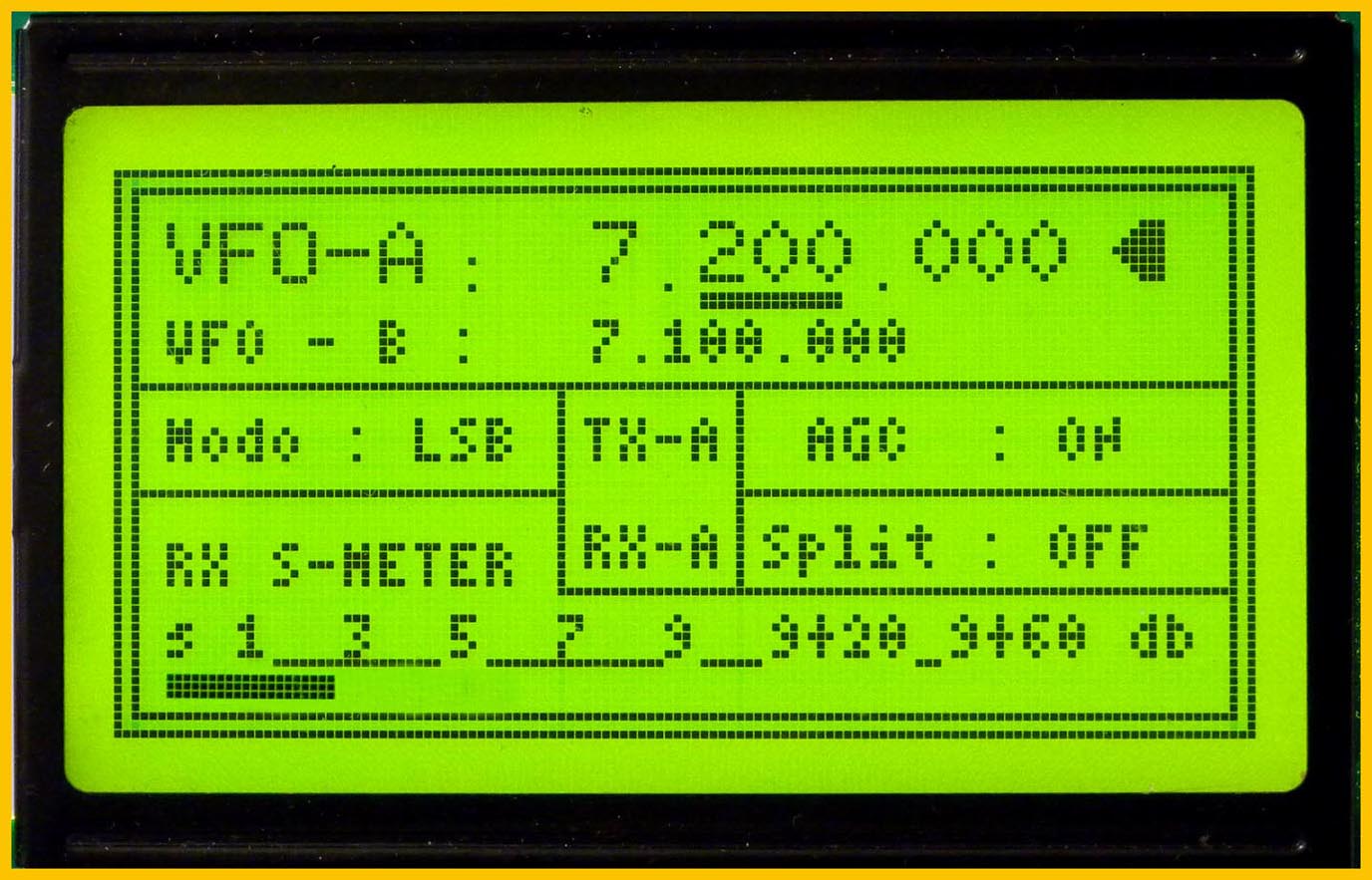

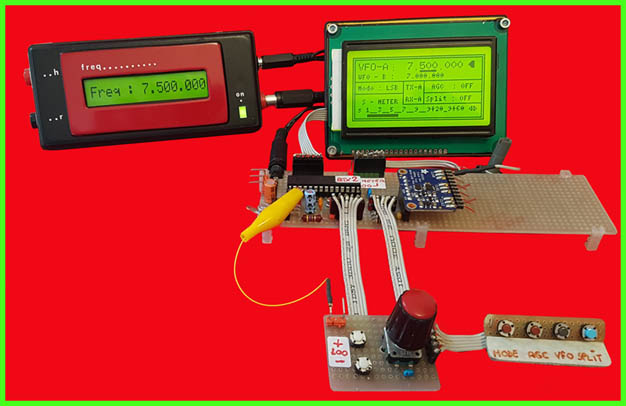

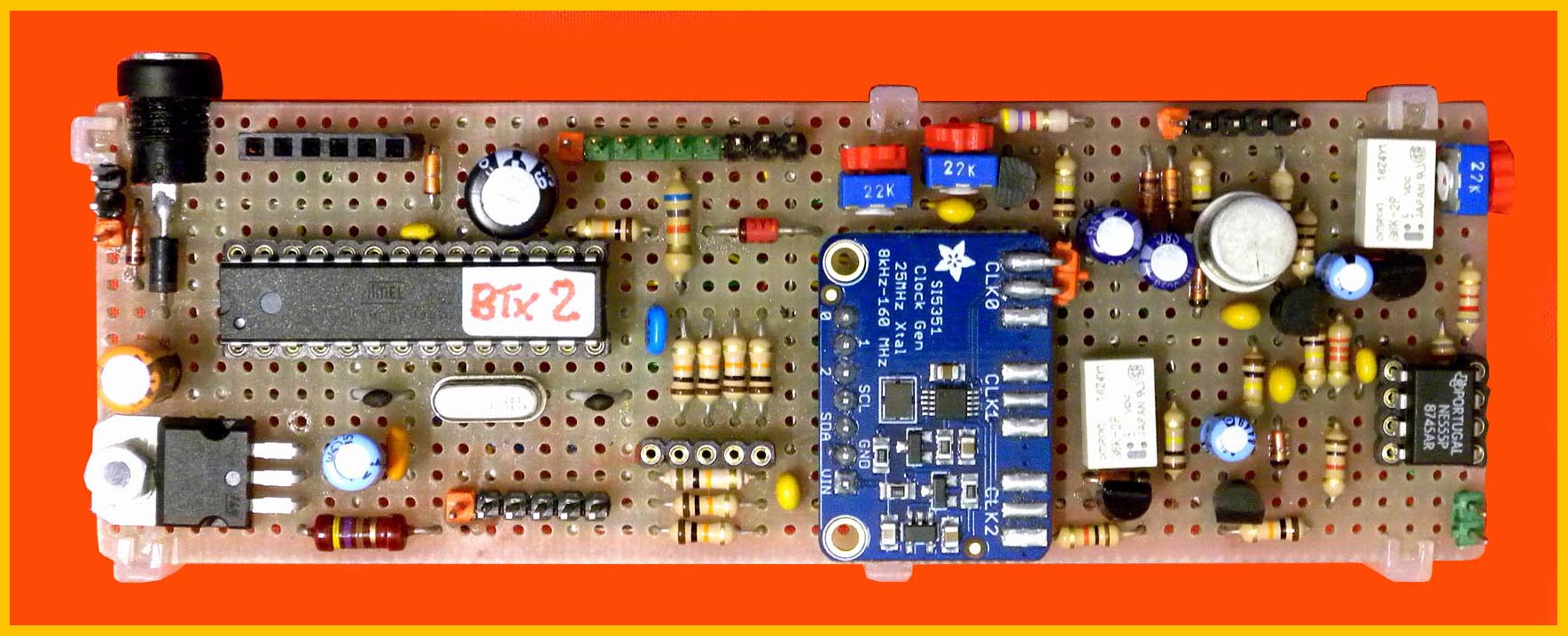

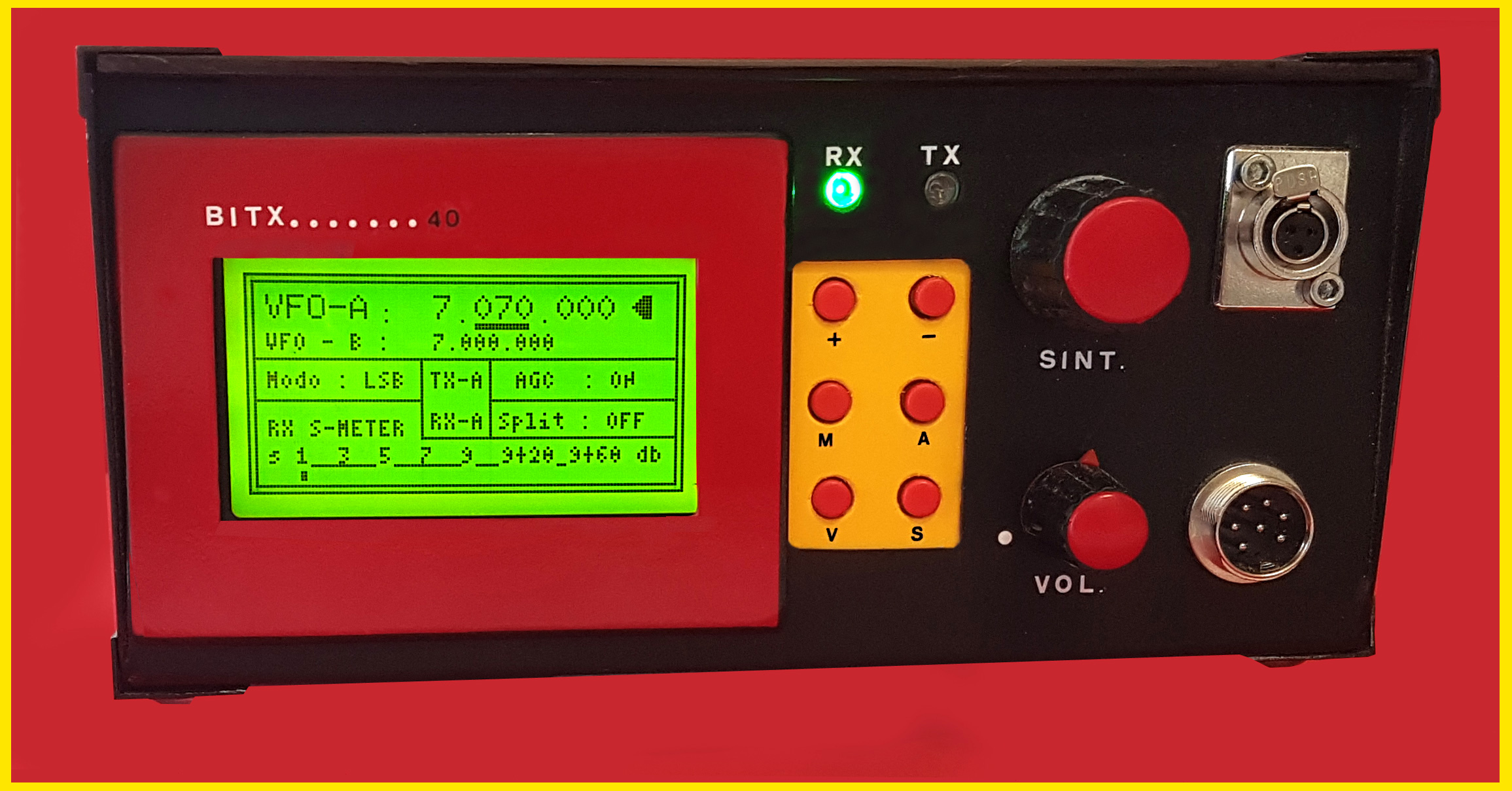

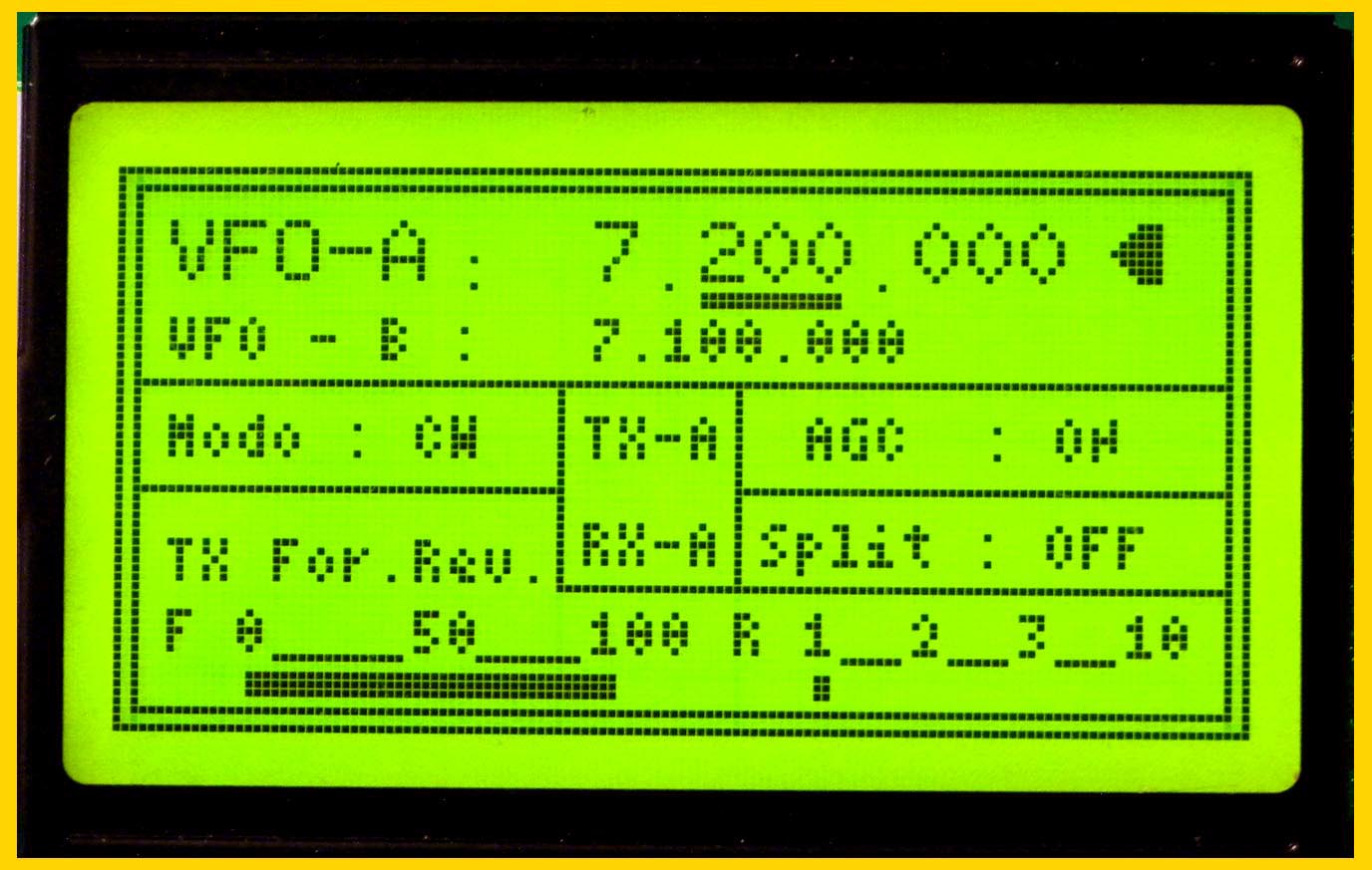

Foto con ATMega 328P e telaietto SI5351 Progetto per visualizzare su display grafico le varie funzioni di un Ricetrasmettitore : nel caso specifico per la banda dei 40 mt. Inoltre è presente il telaietto con l ' SI5351 e quindi si realizza il VFO . Come si può notare dalla fotografia , si visualizza oltre alle frequenze impostate su due VFO ( VFO - A e VFO - B ) il modo ( CW o LSB ) , l' AGC ( ON - OFF ) lo split ( ON - OFF ) e la barra dell' S - Meter . La frequenza si varia tramite encoder e per velocizzare l'operazione tramite due pulsanti che permettono di aumentare o diminuire la frequenza con un passo di 100 Hz o 100 KHz in base alla posizione del cursore . Gli altri pulsanti servono a selezionare le funzioni sopra elencate . Il collegamento , ovviamente provvisorio , con il coccodrillo giallo nella foto serve ad inibire i pulsanti e l'encoder quando si passa in trasmissione . Due parole sul modulo SI5351 Adafruit : fornisce in uscita tre frequenze programmabili a piacere nel range da 8 KHz a 160 MHz quindi è programmato per fornire il segnale per il VFO - A su clock 0 , clock 1 per il VFO - B e il clock 2 VFO - B meno il valore della F.I.: utilizza il protocollo I2C per dialogare con l 'ATMega328P ( Arduino ) . Se qualcuno è interessato alla realizzazione posso fornire i file sorgente e compilato naturalmente sarà necessario , se utilizzato su altre bande , modificare i valori .
