Progetto .. SWR -POWER Meter

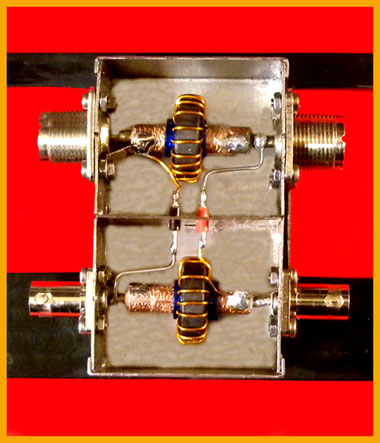

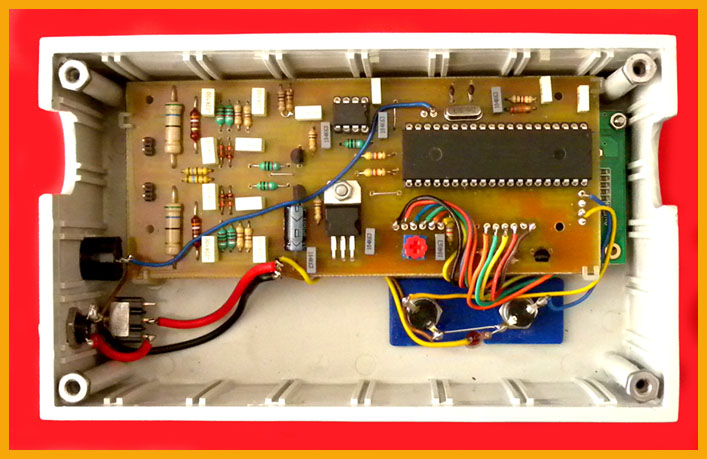

SWR-POWER Meter . Progetto tratto da Radiokit e realizzato da Vittorio Carboni www.i6dvx.it . Caratteristiche : potenza da 1 mW ad 1 KW, misura SWR fino a 4 dopodiche il display visualizza ++++ ( Pericolo !! ). La realizzazione si compone sostanzialmente di due parti : l'accoppiatore direzionale ( foto a destra ) scatola Teko 45 x 80 con schermatura centrale. Due spezzoni di cavo RG213 a cui è stata tolta la calza servono da primari : i secondari sono realizzati su una ferrite FT 82-43 con avvolte 20 spire di filo smaltato 0,8 mm.L'altra parte è composta dall'attenuatore ( resistenze da 56 Ohm 390 Ohm etc. ), la commutazione dei segnali ( FORW e REV gestita dal PIC e commutata con i diodi 1N914 o 1N41418 ), l'AD 8307 amplificatore logaritmico e la parte digitale gestita dal PIC 18F4520 che oltre a pilotare il display genera il segnale di commutazione e converte la tensione generata dall'AD8307 idonea ad essere visualizzata : a tal proposito , come si vede dalla foto , oltre a visualizzare il valore numerico abbiamo anche due barre per una lettura immediata dei valori. La taratura dello strumento viene effettuata via softw. ( non ci sono appunto trimmer di taratura ) con la combinazioni dei due pulsanti ed accendendo lo strumento con il pulsante OK premuto , si entra nel menù di Setup . La versione originale è realizzata con svariati componenti SMD, mentre qui vediamo che sono stati utilizzati componenti tradizionali . Ovviamente qui abbiamo una descrizione sommaria : a chi fosse interessato sono a disposizione per fornire l'articolo originale , il disegno dello stampato ed ovviamente il softw per il PIC oppure può visitare il sito di i6dvx .
