Progetto .. Ricetrasmettitore con display TFT e Arduino Mega 2560

Ricetrasmettitore Bitx40 banda 40 mt. con display TFT Touch-Screen

Ripete le stesse caratteristiche della versione con il display grafico : ovvero doppio Vfo , possibilità di operare in split , selezione Vfo per la trasmissione , Agc disinseribile e modalità LSB oppure CW . Si sono eliminati i pulsanti , sostituiti dallo schermo touch-screen mentre i pulsanti + 100 ( Up ) e - 100 ( Down ) sono riportati sul microfono. Il pulsante dell'encoder serve a spostare il cursore per modificare i valori indicati appunto dal cursore stesso. .........

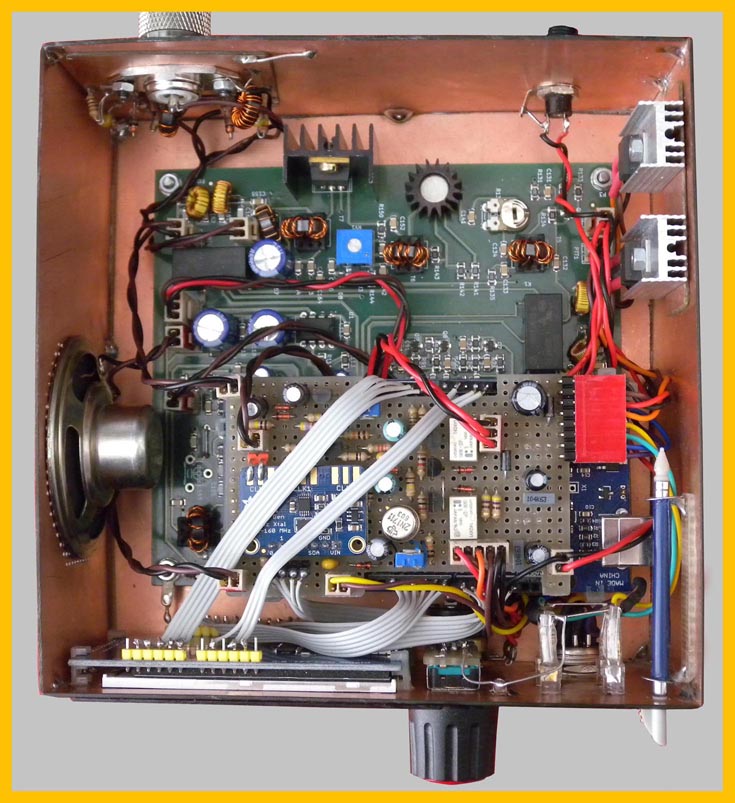

Foto sotto disposizione componenti : sopra la millefori con il telaietto SI5351 , circuiteria relativa all'Agc e commutazione Lsb - Cw. Per ristrettezze di spazio il generatore della nota per il Cw con il 555 e relativi componenti è montato sotto la millefori tipo pseudo-smd ( la parte sotto il telaietto dell'SI5351 è libera ) : in effetti l'intenzione era quella di utilizzare una delle uscite PWM disponibili nell'Arduino Mega ma per piccoli ritardi introdotti dal software , non mi è stato possibile . L'Arduino Mega 2560 è montato ancora sotto a sandwich ( si vedono i collegamenti relativi al display ) . Poi in ultimo il telaietto originale del Bitx40 . L'oggetto misterioso sulla destra in basso è la pennetta per il touch-screen . Come si vede nella foto il 7808 e 7805 vanno dissipati.

............



...............................................

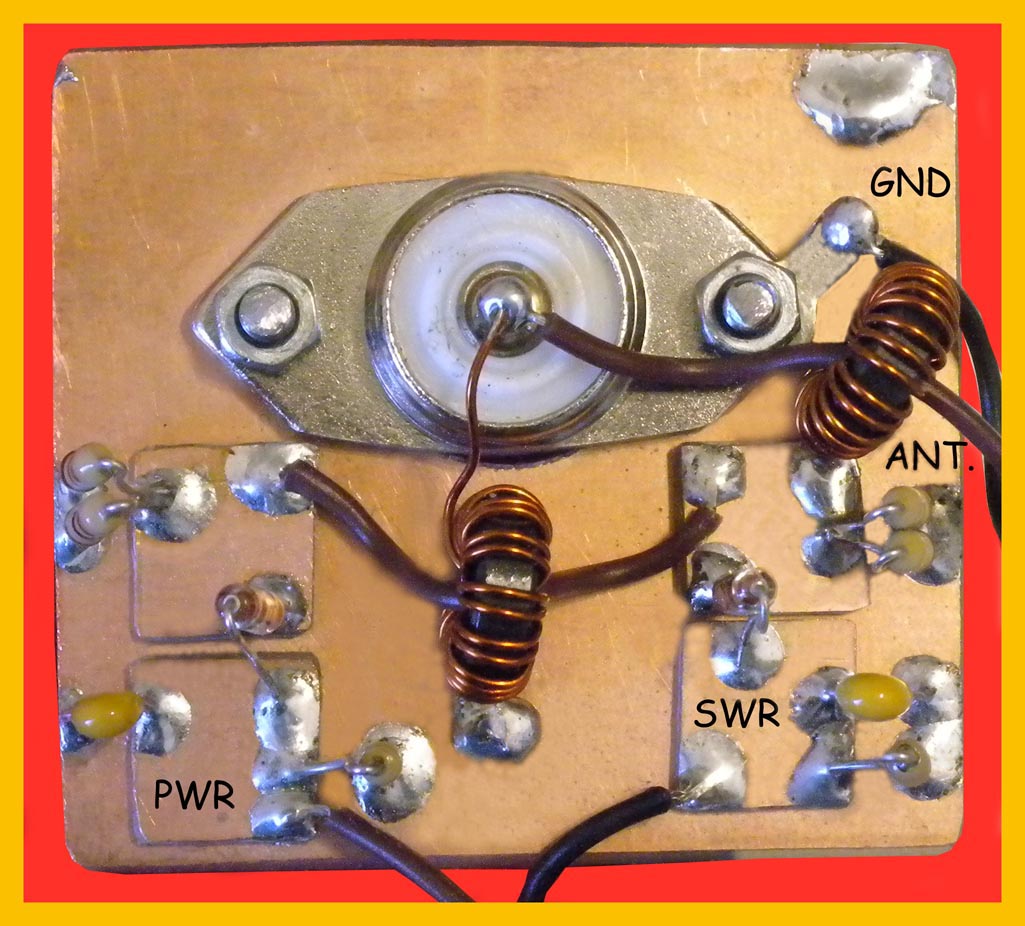

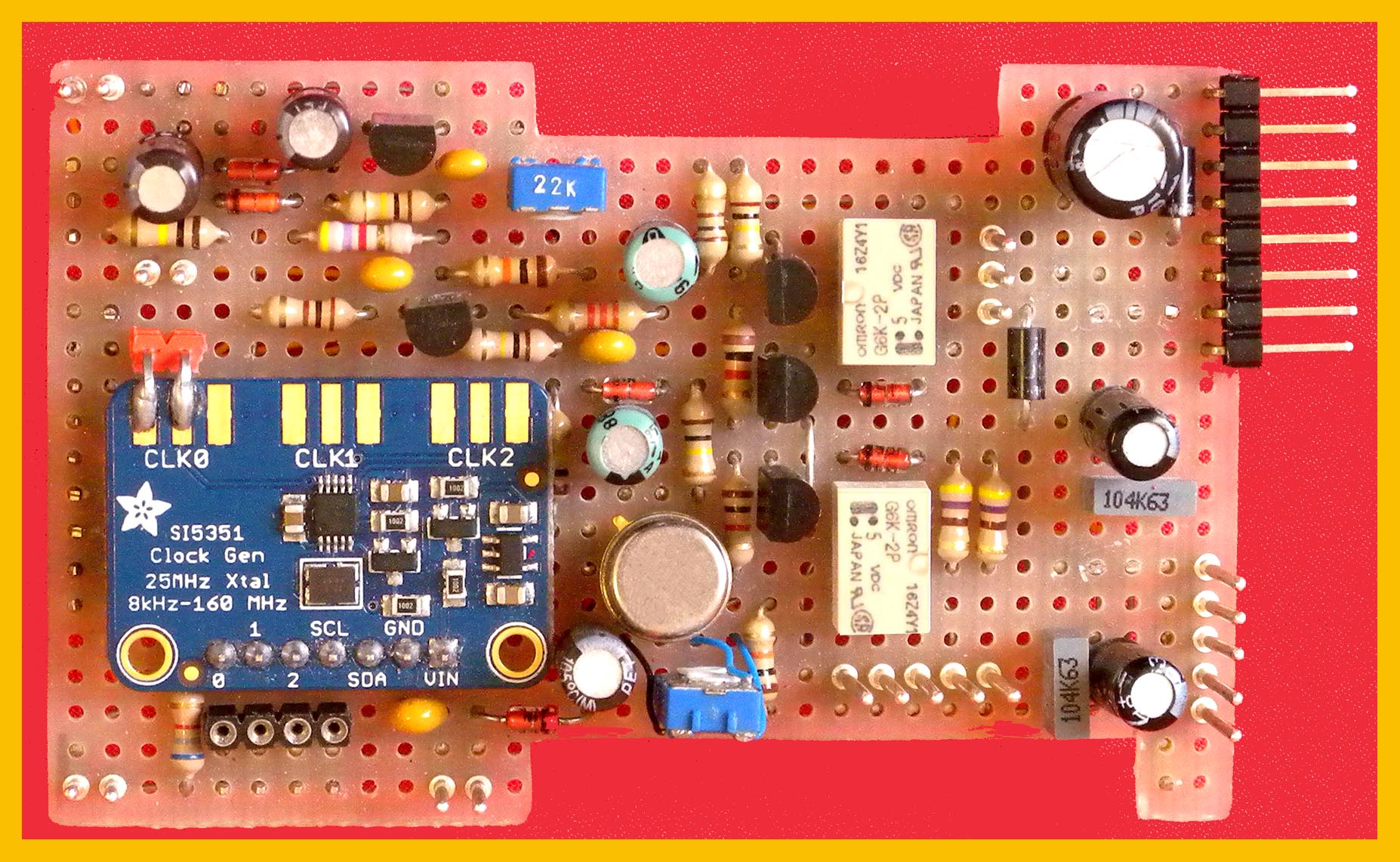

Particolare del circuito relativo al misuratore della potenza diretta / riflessa proposto da Nd6T Don Cantrell : toroidi utilizzati T37/43 , i secondari sono avvolti con 20 spire di filo 0,5 mm rame smaltato mentre i primari sono semplicemente dei conduttori di rame isolati e passano attraverso i toroidi. A destra il circuito su basetta millefori : comprende l'alimentazione , il telaietto SI5351, il circuito per l'AGC le commutazioni con i relè e l'amplificatore per l'S-Meter .

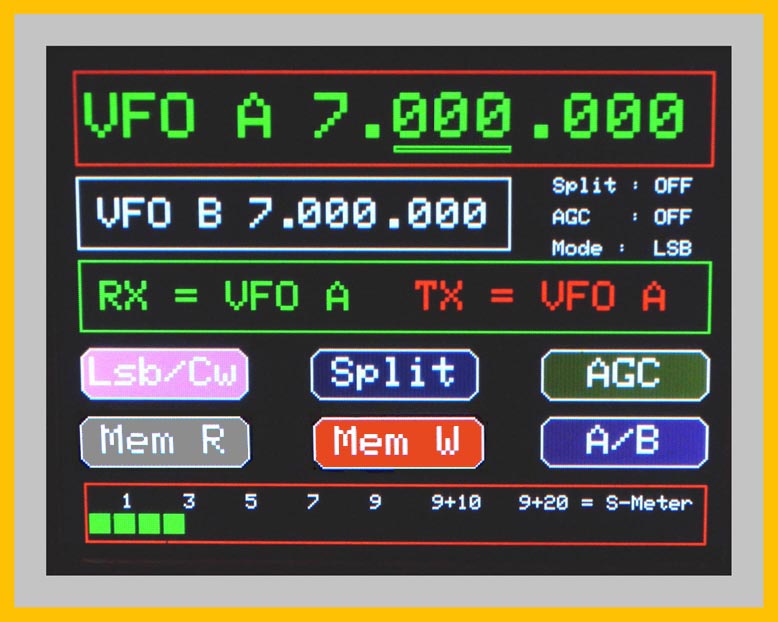

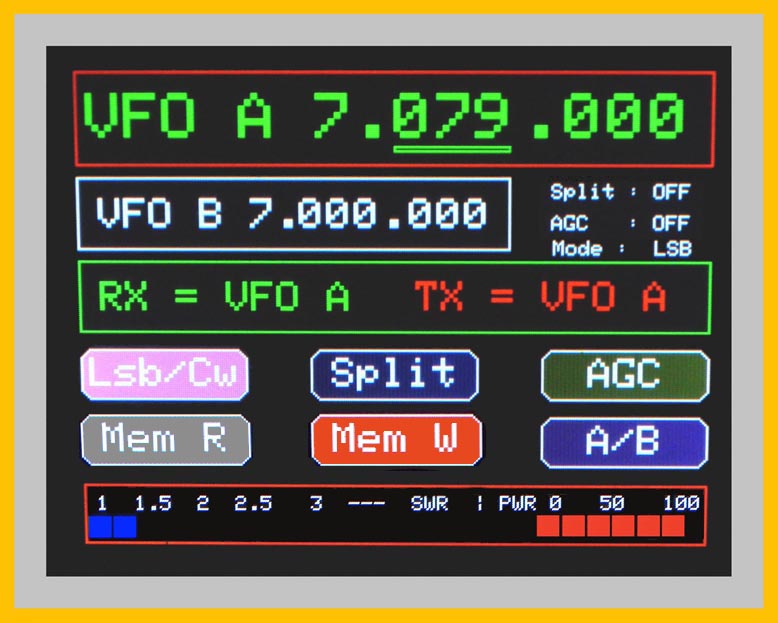

....................... Foto display : riporta la freqenza del VFO - A , sotto l'indicazione frequenza VFO -B , poi le indicazioni se inserito lo Split , l'Agc e il Modo . La riga successiva indica quando inserito lo split quale vfo è inserito in ricezione e trasmissione . Poi i pulsanti per selezionare le varie funzioni : in ricezione abbiamo l'indicazione dell'S-Meter , mentre in trasmissione è riportato l'SWR e la potenza trasmessa.

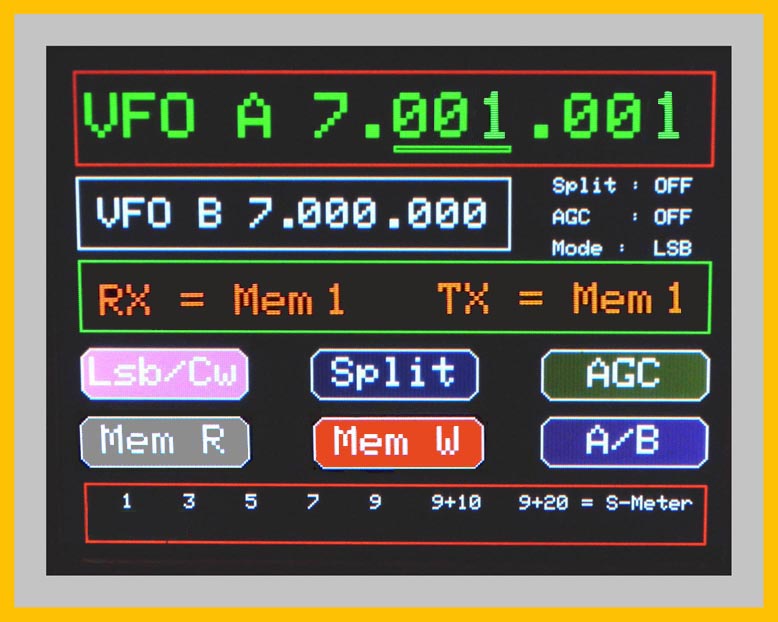

................ Gestione memoria : ci sono 5 diverse locazioni di memoria richiamabili con il tasto Mem R mentre con il tasto Mem W viene memorizzato il valore del VFO A nella memoria selezionata .
