Progetto ....... M A R K E R........S W E E P

Descrizione e informazioni utili :

Generatore di segnali da 1 MHz 30 MHz programmabile : step 100 KHz o 500 KHz . Tre velocità di scansione L M H : L scansione lenta , M scansione media , H scansione rapida . Si può impostare le due frequenze uguali e quindi avere una frequenza fissa. Indicazione aggancio PLL on ( off sganciato ) . I due oscillatori sono ripresi dal progetto dell'analizzatore d'antenna di PA1ARE .
Breve descrizione del circuito : il segnale generato dall'oscillatore variabile ( da 49 a 79 MHz ) controllato dal PLL MC145170 e composto da due BFR96 viene miscelato nel mixer SBL-1 con il segnale generato dall'oscillatore fisso a 48 MHz ( BF494 ).
Si passa poi al primo amplificatore con il MAR6 : abbiamo poi il filtro passa basso e quindi il secondo amplificatore , altro MAR6 .
Come al solito a disposizione per altre informazioni , nonchè fornire il software per il PIC . Progetto premiato concorso autocostruzione Hamfest Florence con il 3° premio.

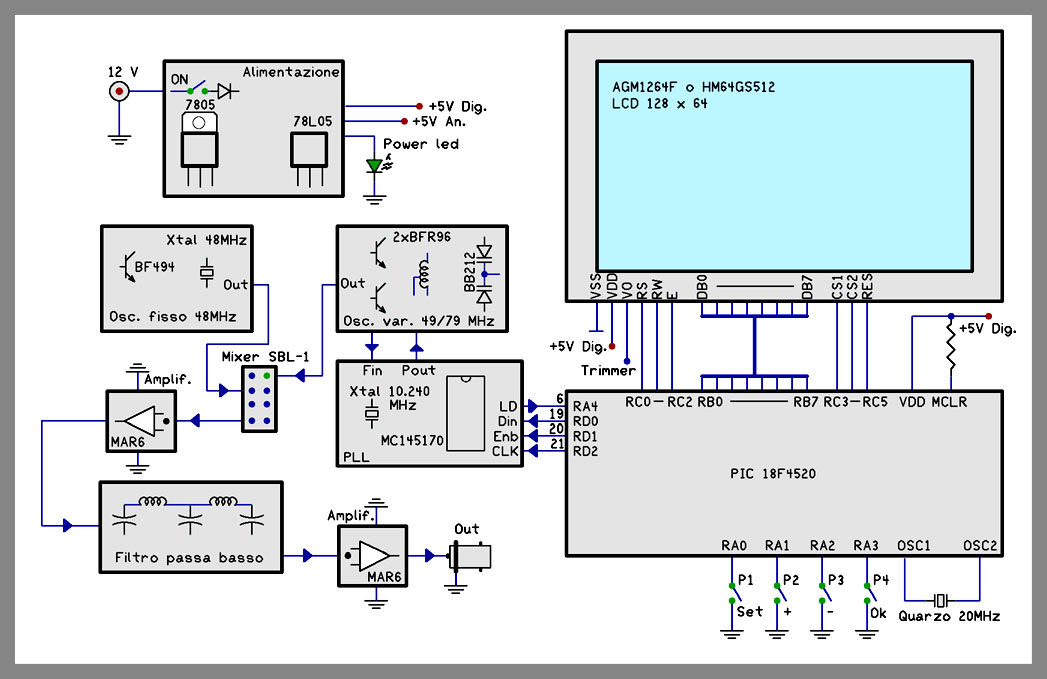

Schema a blocchi

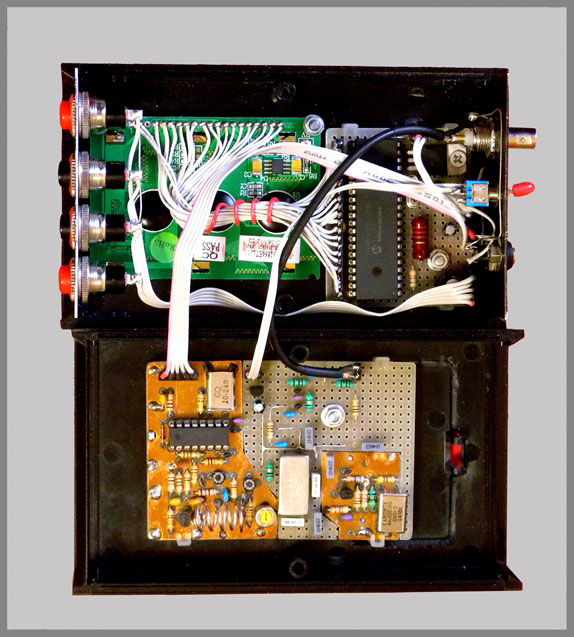

Disposizione........ componenti .......... all'interno

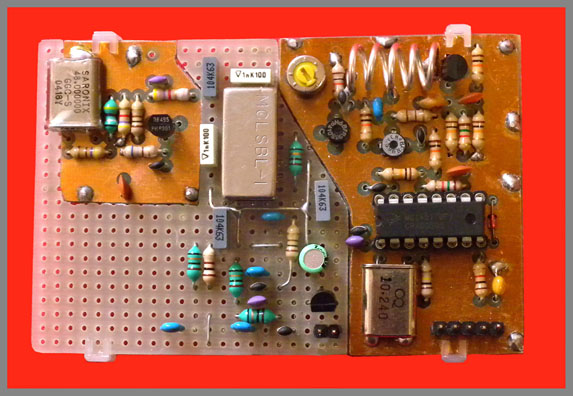

Circuito analogico con oscillatori e PLL MC145170

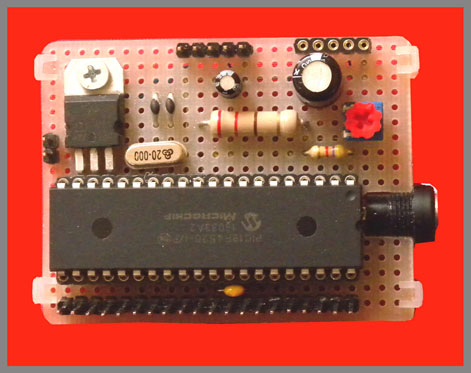

Circuito logico con PIC 18F4520



......... ....... ......

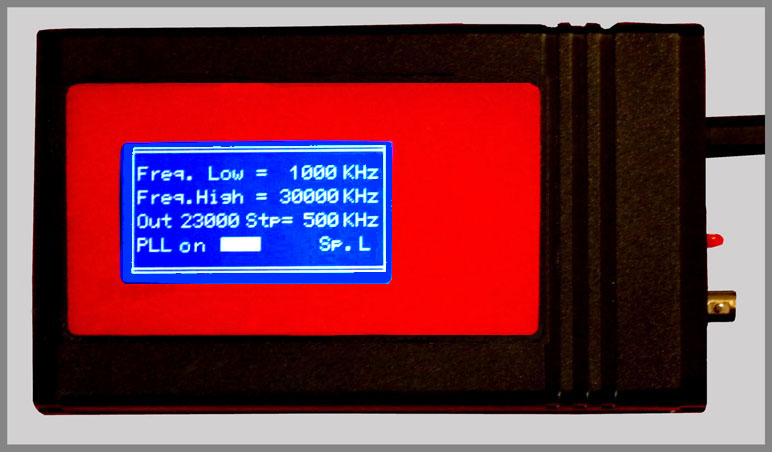

.......................... Presentazione ............................................... Schermata principale ......................................... Settaggio
