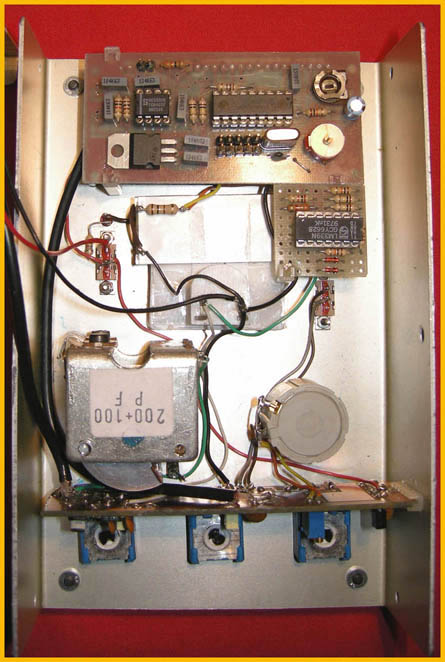

Il circuito si compone di tre parti . Il generatore di frequenza dove provvede l'integrato LTC1799 con un range di frequenza da 100 KHz a 30 MHz : detto componente in SMD rappresenta l'unico problema nel montaggio , per il resto è normale amministrazione. La seconda parte è composta dal ponte di misura ed è incentrata intorno al trasformatore composto da avvolgimento trifilare di 0,8 mm su toroide FT37-43 . La terza parte è composta dal classico frequenzimetro con il PIC 16F84 : E' stata apportata una piccola modifica con l'aggiunta del LM339 un comparatore con lo scopo di vedere sul display la condizione di equilibrio del ponte : detta modifica ha comportato ovviamente anche una modifica del soft nel PIC ( a chi puo interessare posso fornire tutte le informazioni del caso )

.

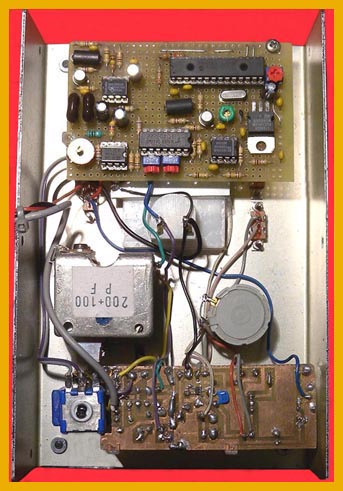

Seconda versione : come accennato lo scopo è quello di visualizzare oltre alla frequenza anche l'impedenza l'SWR e la reattanza . Modifiche hardware sul vecchio circuito : tagliato lo stampato per fare posto al potenziometro doppio autocostriuto ( vedi foto ) non è stato possibile reperire un potenziometro doppio di valore 220 Ohm e quindi si è ripiegato utilizzandone una da 220 Ohm accoppiato ad uno da 100 Ohm . Per la reattanza si è potuto utilizzare la sezione del condensatore variabile da 100 pF rimasta inutilizzata nella precedente versione . L'SWR viene misurata la tensione direttamente sullo strumentino . La resistenza da 1 KOhm in uscita per il frequenzimetro è portata a 10KOhm . Ovviamente la parte digitale è completamente rifatta : il display diventa un 16 x 2 il PIC utilizzato è un 16F876-20 per avere memoria sufficiente per il programma inoltre sono necessari i due ADC per realizzare il Voltmetro .Breve descrizione dei circuiti : ingresso frequenzimetro è riportato pari pari il circuito della versione precedente con l'NE592 mentre per la parte misura della capacità del condensatore variabile da 100 pF viene utilizzato l'LM311 che nel nostro caso genera una frequenza da circa 470 KHz a 490 KHz . Si adopra lo stesso soft del frequenzimetro con una tabella di conversione per leggere i valori . Qui apro una parentesi : avevo all'origine utilizzato un circuito di commutazione che alimentava alternativamente i due circuiti ( frequenzimetro e capacimetro ) purtroppo soluzione abbandonata perche i due circuiti si influenzavano a vicenda quindi ho ripiegato sul 4066 : altro problema non avendo il 74HC4066 ho provato alcuni CD4066 per arrivare a misurare i 30 MHz ( alcuni si fermano a 26/27 MHz ) . Poi abbiamo l'LM358 per l'ingresso ai due voltmetri che misurano la caduta di tensione sul potenziometro doppio da 100 OHm e l'altro misura direttamente la tensione sullo strumentino. Inoltre il primo prototipo è realizzato su basetta millefori ( vedi foto ) ma poi è stato realizzato anche il circuito stampato . Naturalmente a disposizione per fornire il software per il PIC , disegno del circuito stampato , ulteriori informazioni.
