Descrizione e informazioni utili :

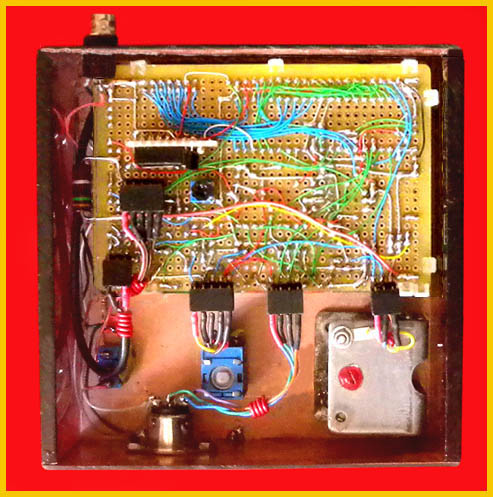

Il progetto deriva dalla prima versione di analizzatore d’antenna Antan

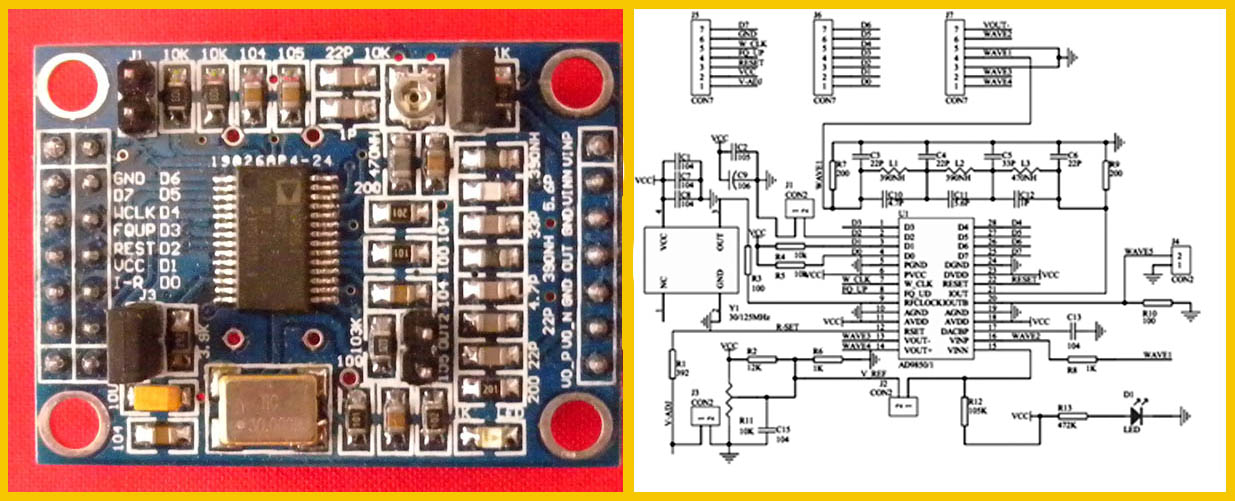

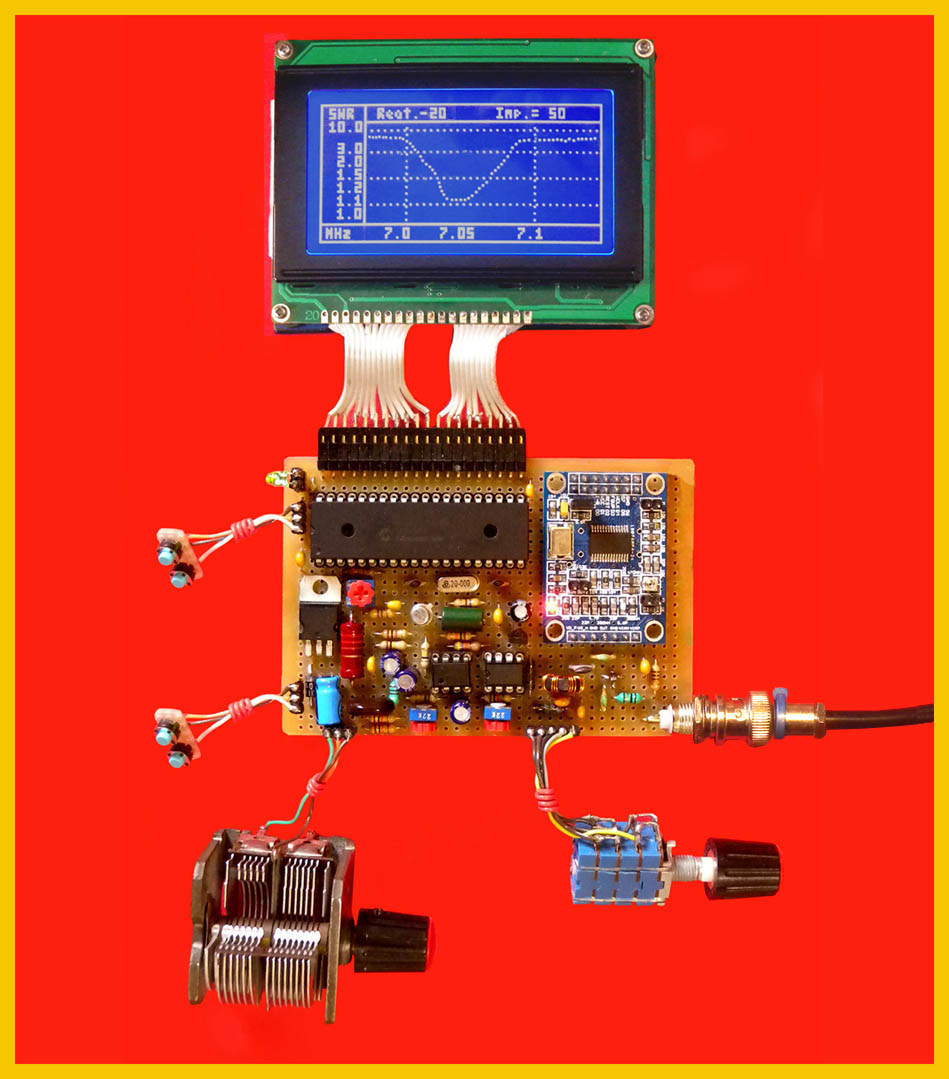

proposto da F6BQU . Qui viene visualizzata la curva di risposta dell’antenna in esame , oltre al valore della reattanza ed impedenza . Alcune indicazioni : nel modulo DDS deve essere inserito solo il ponticello del reset ( in basso a sinistra ) inoltre per comodità di disegno nello schema elettrico e nello schema a blocchi , il modulo è disegnato a rovescio ( ruotato 180° ). Per quanto riguarda la misura della reattanza , in pratica il circuito è un frequenzimetro ed è necessario aggiustare il valore del condensatore da 525 pF in maniera che la frequenza misurata sul pin 7 dell’LM311 rimanga nell’intervallo fra 670 KHz a condensatore variabile chiuso mentre a variabile aperto deve arrivare a 730 KHz. Nella foto in basso a destra si vede come eventualmente rimediare nel caso , molto probabile , della mancata reperibilità del potenziomtro doppio da 220 Ohm : si tratta di quattro potenziometri in parallelo , due a due , del valore di 470 Ohm. Se il led DDS rosso non rimane sempre acceso , il DDS non è agganciato per cui è necessario spengere e riaccendere per resettarlo . La funzione dei pulsanti P 1 , P 2 , P 3 , P 4 , è descritta poco sotto . Come specificato anche in altra parte del sito , si tratta di realizzazioni sperimentali , quindi migliorabili e/o modificabili : non si assume alcuna responsabilità in merito . A disposizione per eventuali richieste di ulteriori delucidazioni nonchè fornire il software necessario .

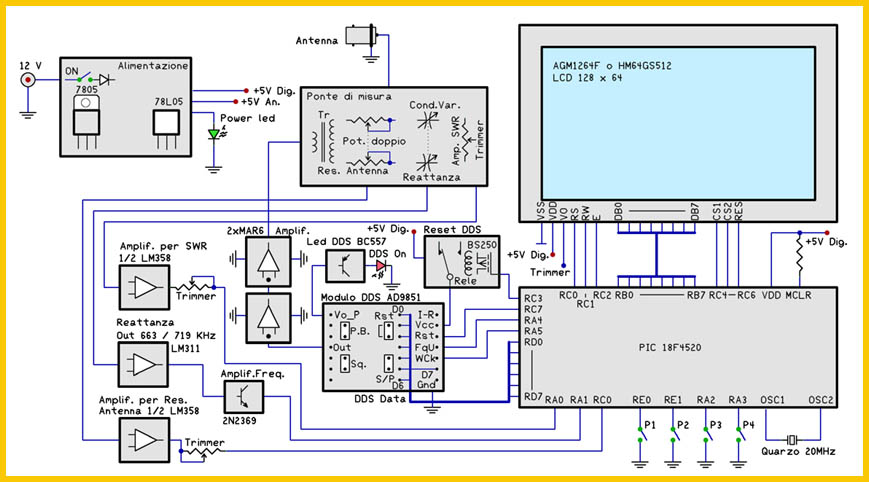

Schema a blocchi

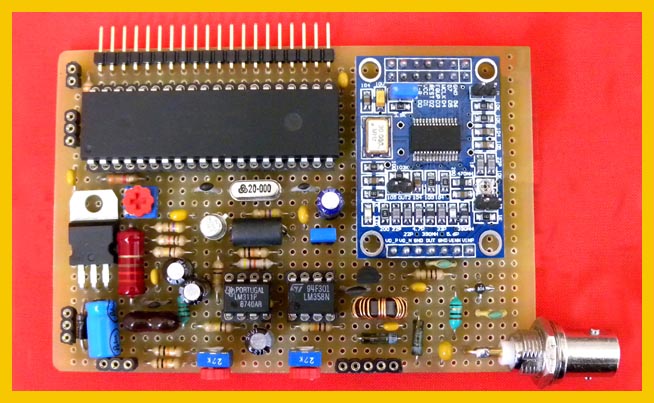

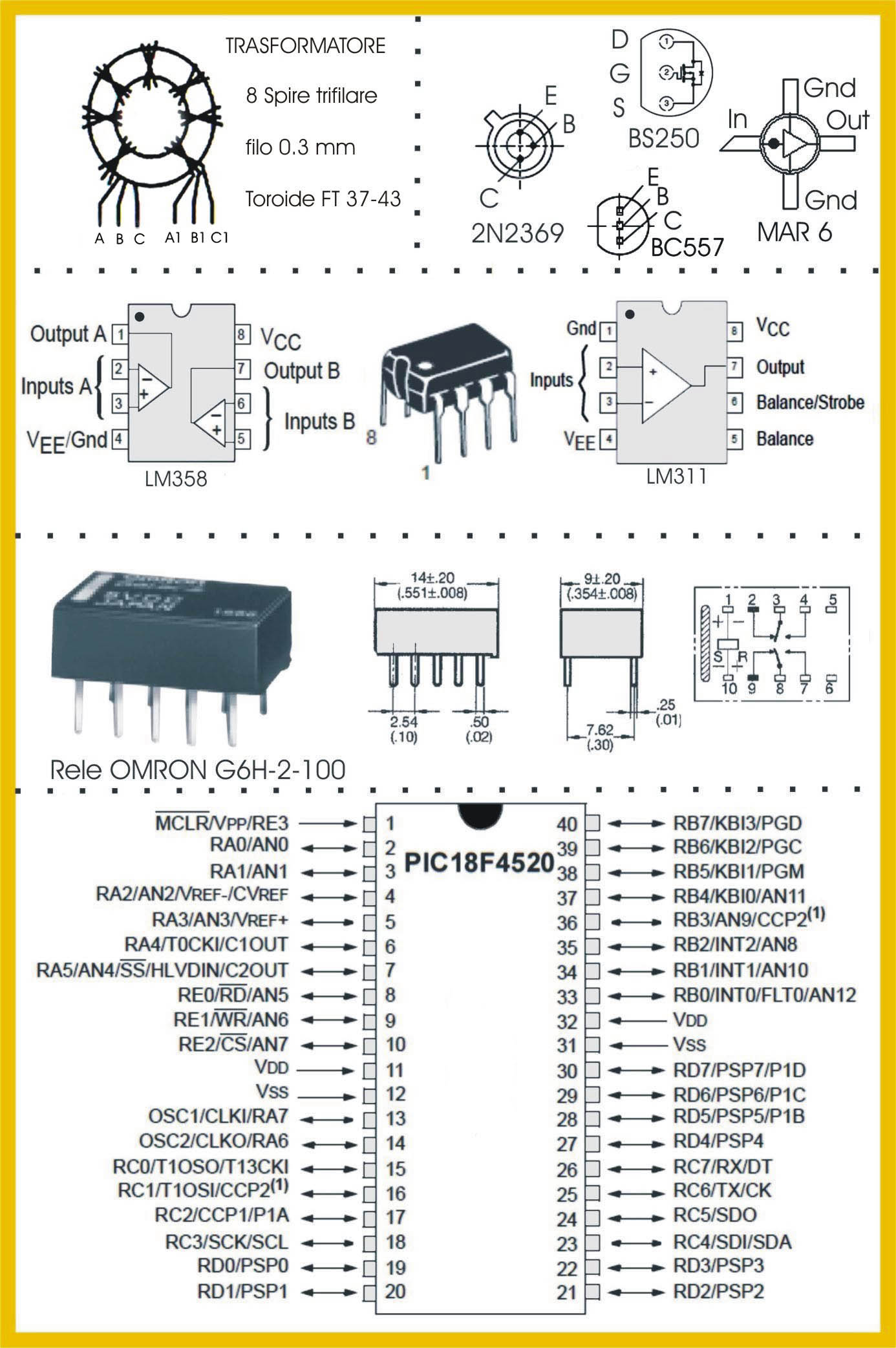

Circuito Principale PIC 18F4520

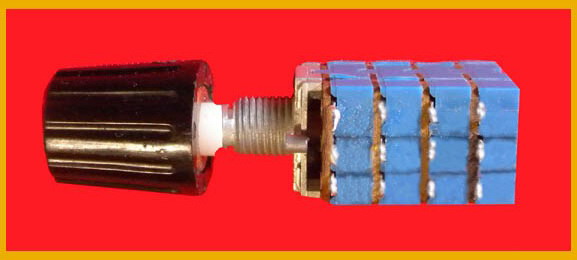

Potenziometro modificato 4 x 470 Ohm

Bande coperte :

160 metri 1.82 MHz -- 1.85 MHz
80 metri 3.5 MHz --- 3.8 MHz
40 metri 7.0 MHz --- 7.1 MHz
30 metri 10.1 MHz --- 10.15 MHz
20 metri 14.0 MHz --- 14.30 MHz
17 metri 18.0 MHz --- 18.16 MHz
15 metri 21.0 MHz --- 21.45 MHz
12 metri 24.89 MHz --- 24.99 MHz
10 metri 28.0 MHz --- 29.7 MHz

............................................................................................................................................

Escursione frequenza DDS :

160 metri 1.80 MHz -- 1.87 MHz
80 metri 3.4 MHz --- 3.9 MHz
40 metri 6.95 MHz -- 7.15 MHz
30 metri 10.05 MHz - 10.2 MHz
20 metri 13.9 MHz -- 14.4 MHZ
17 metri 17.968 MHz 18.268 MHz
15 metri 20.8MHz --- 21.65 MHz
12 metri 24.84 MHz - 25.04 MHz
10 metri 27.15 MHz - 30.55 MH

............................................................................................................................................

Biografie

documentazione PIC 18F4520 Microchip datasheet
documentazione modulo DDS AD 9851 Analog Device datasheet
CCS libreria per display grafico .

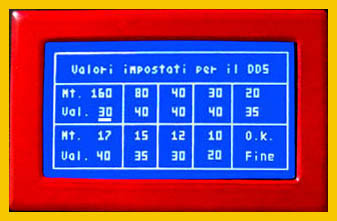

Sopra : schermata visualizza / modifica dati EEPROM

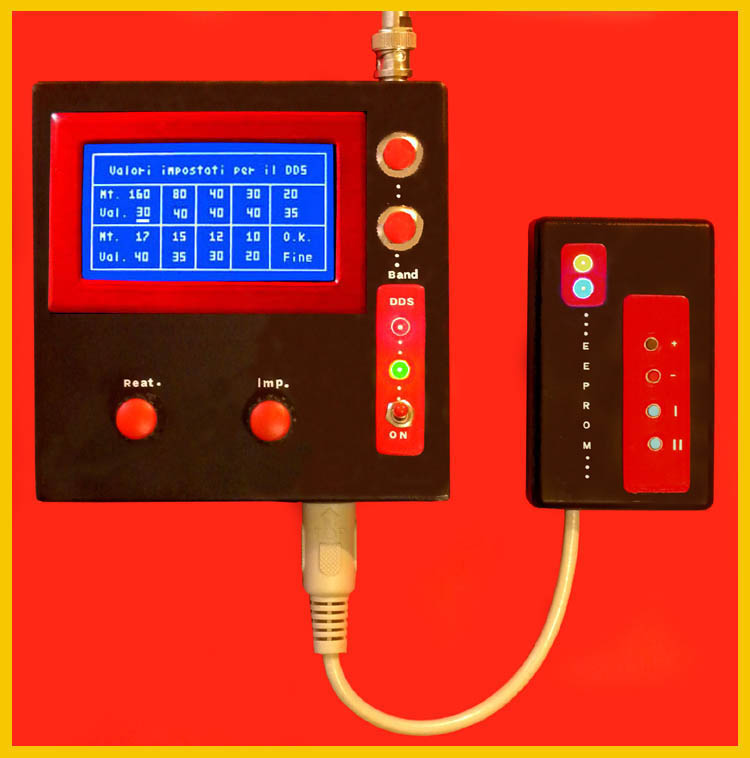

Sotto : strumento con inserito i pulsanti gestione EEPROM

Descrizione pulsanti e dati EEPROM per il DDS

Modalità normale :

P 1 : passa alla banda successiva
P 2 : passa alla banda precedente
P 3 : nessuna funzione
P 4 : nessuna funzione

Modalità EEPROM :

P 1 : aumenta il valore impostato
P 2 : diminuisce il valore impostato
P 3 : tenere premuto all'accensione per entrare in modalità EEPROM .............. .........quando.il.cursore è su Fine salva i dati e rientra nel programma principale
P 4 : passa al valore successivo : se il cursore è su Fine ritorna all'inizio

Indicazioni varie

Il valore impostato serve a spostare la traccia sullo schermo e quindi a compensare la diversa resa del DDS sulle varie frequenze . Si tratta di ottenere lo spostamento della traccia su tutta l’estensione dello schermo . Prima però è necessario regolare i trimmer in maniera opportuna . Impostare quindi la banda più alta ( 28 MHz ) e regolare il trimmer SWR in maniera che la traccia si posizioni nella parte alta dello schermo : Reattanza al max. valore
Impedenza 50 Ohm . Portare la Reattanza a 0 Impedenza sempre a 50 Ohm e regolare il trimmer Amp.SWR per avere la traccia nella parte inferiore dello schermo ( SWR ad 1.0 ) . In queste regolazioni nessuna antenna o carico
inserito sull’ingresso . A questo punto possiamo eventualmente modificare i valori memorizzati di default nella EEPROM e , come già accennato , ottenere la giusta escursione della traccia nelle varie bande . Tenere presente che
i valori possono variare da un minimo di 10 ad un massimo di 80 : inoltre
aumentando il valore impostato porta la traccia in basso , mentre ovviamente
diminuire il valore sposta la traccia in alto . Una precisazione importante , se
il valore impostato è troppo basso , la traccia può apparire in basso ingannando
quindi la regolazione. Per regolare il trimmer Res.Ant. è necessario misurare
e regolare di conseguenza il potenziometro lato ponte sui 50 Ohm quindi regolare il trimmer Res.Ant. per leggere lo stesso valore sullo schermo : controllare che anche a valori di 75 - 100 Ohm i valori corrispondino . Per quanto riguarda la reattanza non ci sarebbe nessuna regolazione se la frequenza generata dall’ LM311 varia tramite il condensatore variabile fra
un minimo di 670 KHz ed un massimo di 730 KHz se ciò non avviene modificare
il valore del condensatore da 525 pF ed anche inserire un compensatore da 180 pF. Nella foto si può vedere i valori di correzione banda impostati su un prototipo . Si vede anche come i pulsanti P1, P2, P3, P4 siano inseriti in un contenitore a parte in maniera che , effettuata la taratura , si possono disinserire , e mantenere solo P1 e P2 necessari per commutare le varie
bande.
